인하도선

1.  근거

   - KEC 152.2 인하도선 시스템

   - KS C IEC 62305 피뢰시스템



2. 정의

   - 뇌전류를 수뢰부에서 접지극으로 흘리기 위한 외부 피뢰 시스템의 일부

   - 수뢰부와 접지극을 전기적으로 연결하는 것

      * 외부 피뢰 시스템(External Lightning Protection System)

         : 수뢰부, 인하도선, 접지극으로 구성된 피뢰시스템

      * 내부 피뢰 시스템(Internal Lightning Protection System)

         : 피뢰 등전위 본딩 및 외부 피뢰 시스템의 전기적 절연으로 구성된 피뢰시스템



3. 설치 기준

   - 복수의 인하도선을 병렬로 구성 (건축물 / 구조물과 분리된 피뢰 시스템인 경우 예외)

   - 도선 경로의 길이를 최소로 할 것

   - 인하도선의 재료는 KS C IEC 62305-3의 표 6을 따름

     * 표 6 (수뢰도체, 피뢰침, 대지 인입봉과 인하도선의 재료, 형상과 최소단면적)



4. 배치 방법

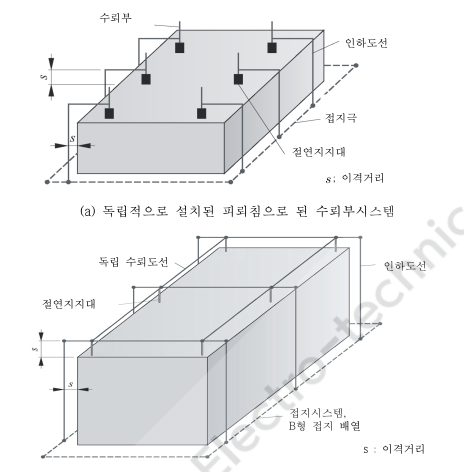

  가. 건축물･구조물과 분리된 피뢰시스템인 경우

       - 뇌전류의 경로가 보호대상물에 접촉하지 않도록 할 것

       - 별개의 지주에 설치되어 있는 경우 : 각 지주마다 1가닥 이상의 인하도선 시설

       - 수평도체 또는 메시도체인 경우  : 지지 구조물마다 1가닥 이상의 인하도선 시설

.



   나. 건축물･구조물과 분리되지 않은 피뢰시스템인 경우

      - 벽이 불연성 재료로 된 경우 : 벽의 표면 또는 내부에 시설 가능

      - 벽이 가연성 재료인 경우 : 0.1 m 이상 이격, 이격이 불가능 한 경우 도체의 단면적 100 sq 이상 적용

      - 인하도선의 수는 2가닥 이상

      - 보호대상 건축물･구조물의 투영에 따른 둘레에 가능한 한 균등한 간격으로 배치

      - 노출된 모서리 부분에 우선 설치

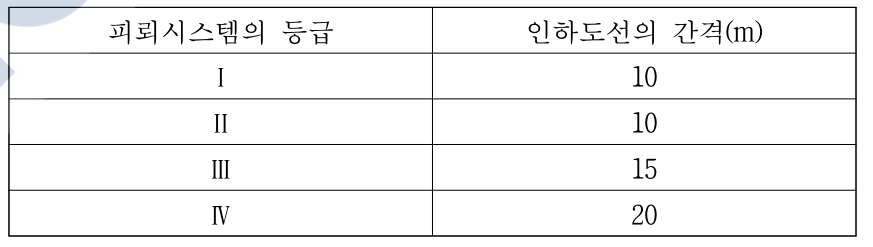

      - 병렬 인하도선의 최대 간격 :

.

        * 노출된 모서리에 인하도선을 설치하지 않아도 되는 조건

          1) 인접한 양쪽 인하도선까지의 거리가 상기 표에 명시된 거리의 절반 또는 그 보다 적을 때

          2) 인접한 하나의 인하도선까지의 거리가 상기 표에 명시된 거리의 4분의 1 또는 그 보다 적을 때



5. 인하도선의 절연

   - 노출된 인하도선(분리 및 분리되지 않는 피뢰시스템 모두)하부의 지표상 2 m 까지

   - 두께 3 ㎜ 이상인 PVC관 또는 이와 동등 이상의 절연물로 절연할 것



6. 자연적 구성부재

   - 해당 구조물 전체 길이의 저항 값이 0.2Ω 이하여야 함

   - 저항 측정은 접속부분과 가능한 한 가까운 곳에서 10 A 이상의 전류원으로 측정

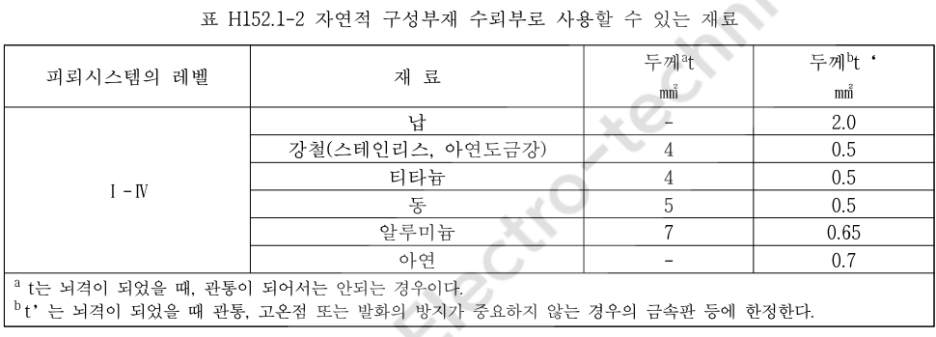

   - 건축물 외벽 등을 구성하는 금속 구조재의 두께가 0.5 ㎜ 이상인 금속판 또는 금속관

   - 구조물 등의 상호 접속된 철근･철골 등과 본딩하거나,

     철근･철골 등을 인하도선으로 사용하는 경우 수평 환상도체는 설치 제외 가능

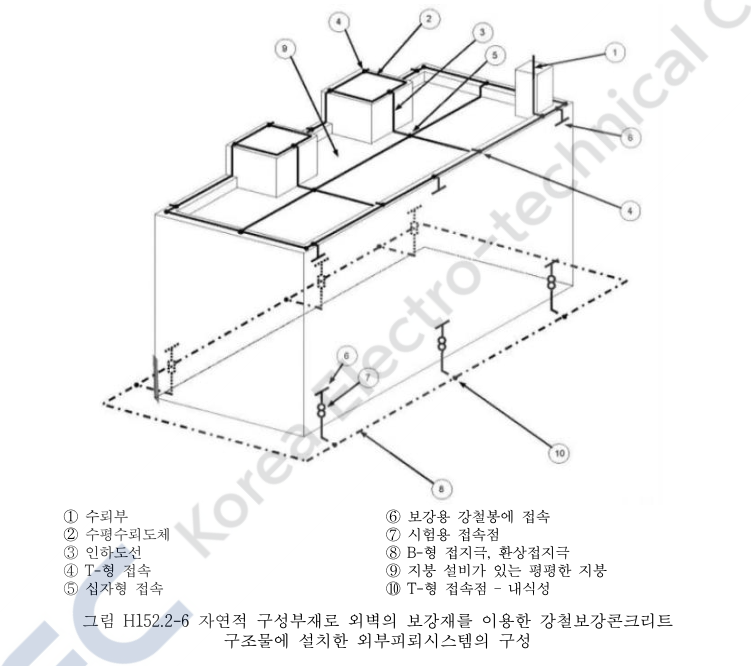

- 전기적 연속성이 있는 철근콘크리트 구조물의 철근 / 철골을 자연적구성부재의 인하도선으로 사용 가능

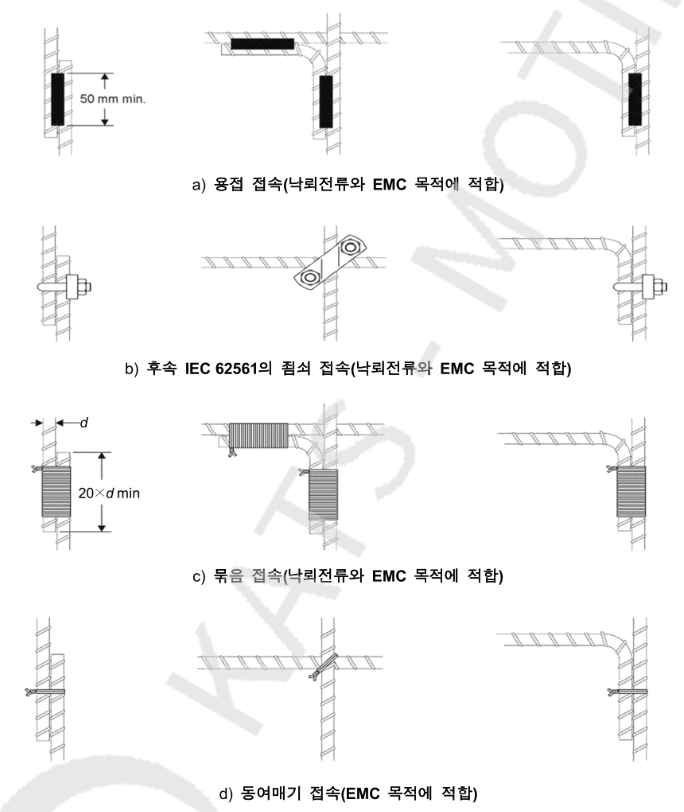

- 수평바와 수직바의 상호 접속부가 용접되거나 하기와 같은 방법으로 접속되면 연속적인 간주

   (a) : 50 ㎜ 이상 용접,

   (b) : 죔쇠를 이용한 접속,

   (c) : 보조 접속선으로 직경의 20배를 겹쳐 접속
