계통접지의 구분(TT/TN/IT 접지)

1. 용어의 정의

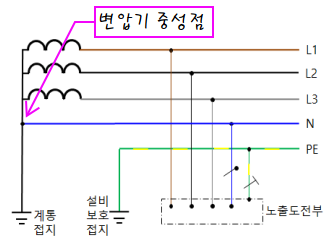

2. TT 계통

- 전원측 : 직접 접지

- 부하측 : 독립적인 접지극 설치

- 단독접지와 동일

3. TN 계통

- 전원측 : 직접접지

- 부하측 : 보호도체를 통해 전원측의 접지극에 접속

- 중성선과 보호도체를 어떻게 이용하느냐에 따라 세가지로 구분됨

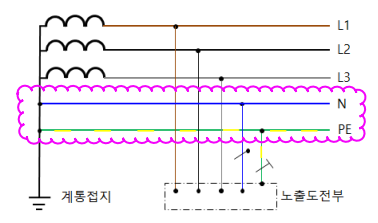

* TN-S : 중성선(N)과 보호도체(PE)를 분리

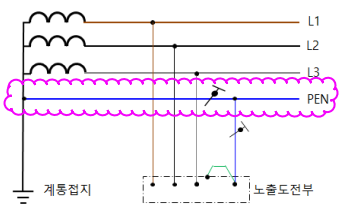

* TN-C : 중성선과 보호도체를 동일한 도체(PEN)로 사용

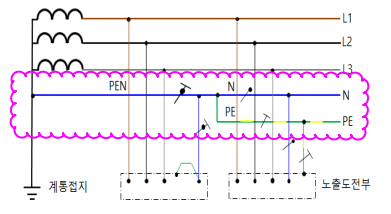

* TN-C-S : 일부는 보호도체와 중성선을 겸용(PEN)을 사용하고 일부는 중성선과 보호도체를 분리

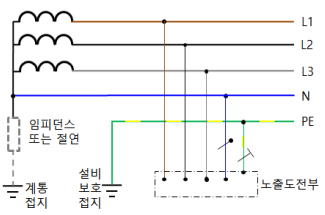

4. IT 계통

- 전원측 : 대지로부터 절연 또는 임피던스를 통해 접지

- 부하측 : 독립적인 접지극 설치
