외함의 밀폐 보호등급 구분 (IP Grade)

외함의 밀폐 보호등급 구분 (IP Grade)



1. 근거

    - KS C IEC 60529 : 2013 외함의 밀폐 보호등급 구분 (IP Code)



2. 적용범위 및 목적

    - 정격전압이 72.5kV 이하인 전기기기 외함의 방진 및 방수 보호등급 분류

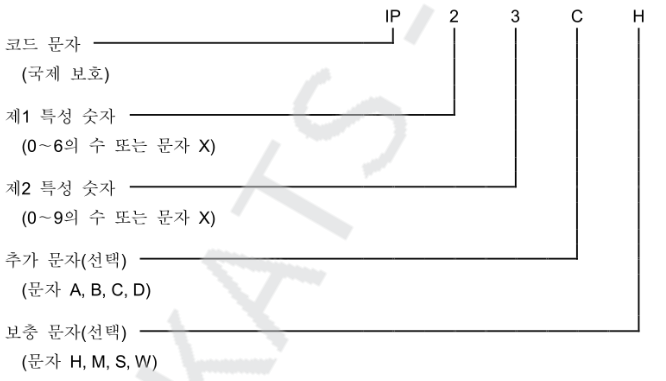

3. IP code의 배열

        * 제 1 특성 숫자 : 분진 침투 및 위험한 부분으로의 접근에 대한 보호 정도

        * 제 2 특성 숫자 : 수분 침투에 대한 보호 정도

        * 각 특성의 숫자가 명시될 필요가 없는 경우에는 X로 표시함

        * 추가 문자 / 보충 문자는 생략 가능함



4. IP Code의 의미



5. 제 1 특성 숫자에 대한 정의

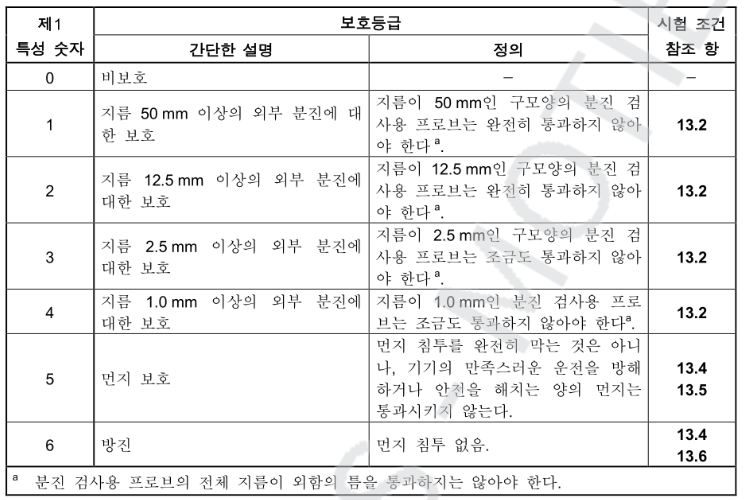

가. 분진

.

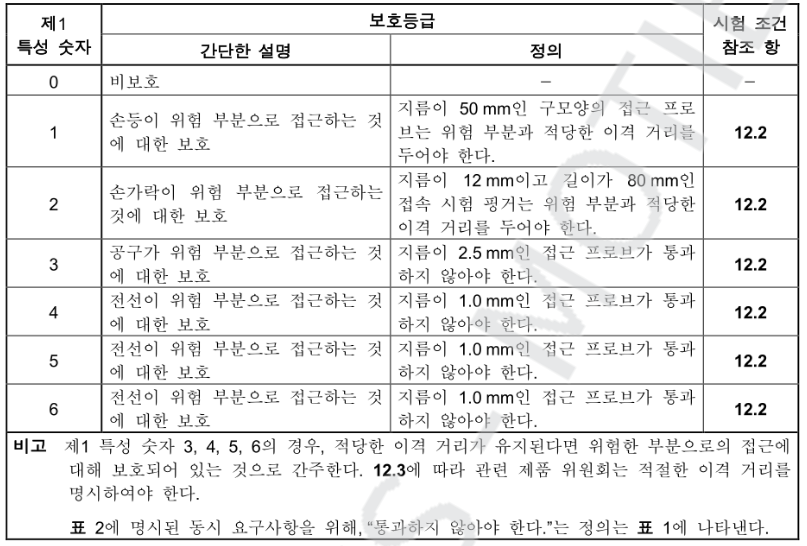

나. 위험한 부분



6. 제 2 특성 숫자에 대한 정의

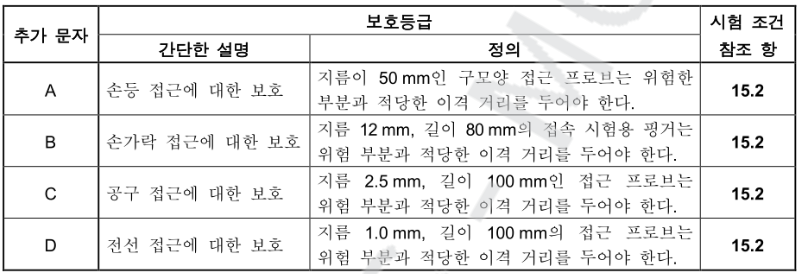

7. 추가 문자에 대한 정의

.

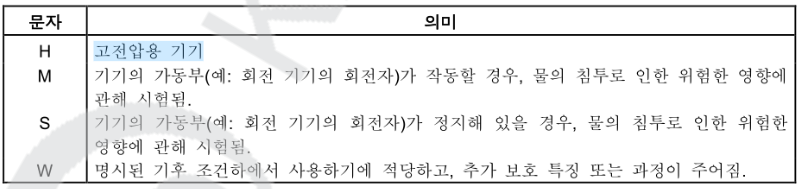

8. 보층 문자에 대한 정의

.
