기기의 방폭 구조 (Type of protection to electrical equipment in hazardous area)

1. 구분 기준 : IEC 60079

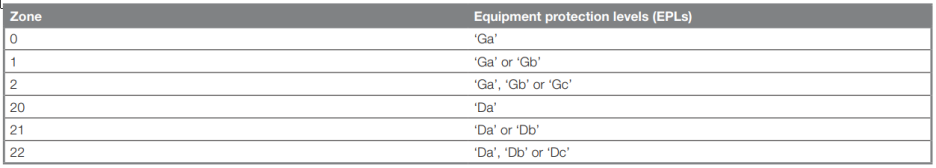

2. EPL(Equipment protection level) : 기기의 보호 등급

- 점화원이 될 수 있는 가능성에 따라 기기에 부여된 보호 등급

- EPL Ma / Mb : 폭발성 갱내 가스에 취약한 광산에 설치되는 기기

- EPL Ga / Gb / Gc : 폭발성 가스 분위기에 설치되는 기기

- EPL Da / Db / Dc : 폭발성 분진 부위기에 설치되는 기기

   * a : 정상작동, 오작동 중에 점화원이 될 수 없는 매우 높은(Very high level) 보호 등급의 기기

   * b : 정상작동, 오작동 중에 점화원이 될 수 없는 높은(High level) 보호 등급의 기기

   * c : 정상작동 중에 전화원이 될 수 없고 정기적인 고장시 점화원으로 비활성 상태를 유지하기 위하여 추가적인 보호           장치가 있을수 있는 강화된 (Enhanced) 보호등급의 기기



3. 방폭 구조

- Ex d : 내압 방폭 구조

- Ex p : 압력 방폭 구조

- Ex q : 충전 방폭 구조

- Ex o : 유입 방폭 구조

- Ex e : 안전증 방폭 구조

- Ex i : 본질안전 방폭 구조

- Ex n : 비점화 방폭 구조

- Ex m : 몰드 방폭 구조



4. Equipment group

가. Group I : 광산에서 사용

나. Group II : 광산 이외의 폭발성 가스가 존재하는 장소에서 사용

- MESG / MIC에 따라 A, B, C로 분류 (IEC 60079-20-1)

      * MESG(Maximum Experimental Safe Gap) : 최대실험안전틈새

      * MIC(Minimum Ignition Current ratio) : 최소점화전류비

다. Group III : 광산 이외의 폭발성 분진이 존재하는 장소에서 사용

- III A : 가연성 부유물(combustible flyings)

     * 공기와 폭박성 혼합물을 형성할 수 있는 하나의 입자가 공칭 크기 500μm 초과하는 섬유를 포함하는 고체 입자

- III B : 비도전성 분진(non conductive dust)

     * 전기 저항이 1 kΩ*m 초과하는 가연성 분진

- III C : 도전성 분진(conductive dust)

     * 전기 저항이 1 kΩ*m 이하인 가연성 분진
